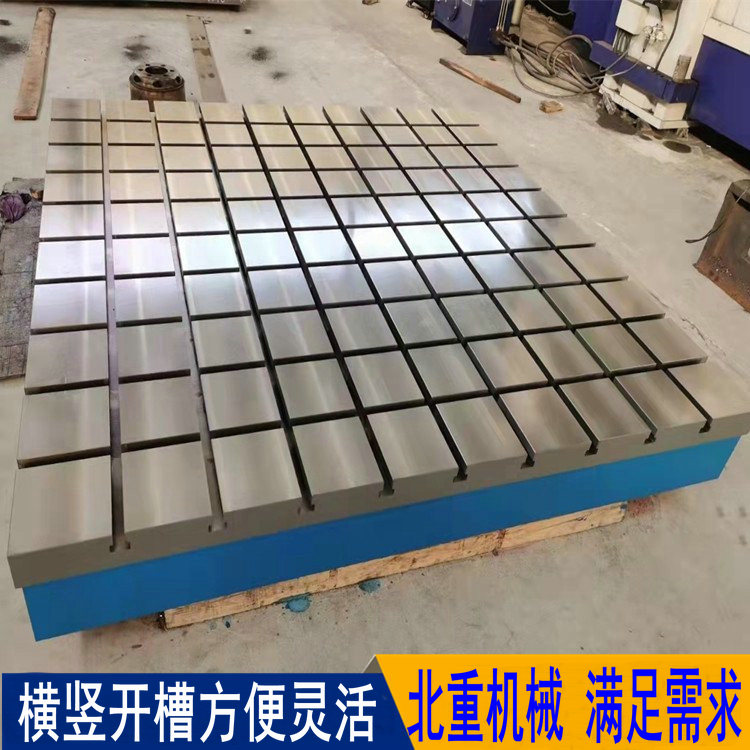

焊接平板是用于铆焊工艺的基础铸铁平板，工作面上有孔和T型槽，孔主要用来清理铆焊时的一些铁渣和焊接废弃物，T型槽主要是用来固定焊接件。当然，焊接平板也有用平面的，即无孔无槽。
焊接平板用于各种检验工作，如测量用的基准平面，各种机床机械的检验测量，检查零件的尺寸精度、行位偏差，并作出划线，焊接平板是机床、机械制造、电子生产等20多种行业的产品。焊接平板是划线、测量、铆焊、工装工艺不可以缺少的工作台，焊接平板也可以做机械试验平台等等。
焊接平板生产工序一般要严格采用《中华人民共和国机械行业标准》JB/T 7974—2000加工和生产。但是有时候还要因地制宜、因事制宜的设计。在焊接平板的标准和企业标准及焊接平板的使用要求有出入的时候，可以根据实际中对焊接平板的需要进行的设计。设计焊接平板的理念要本着以低的成本达到好的使用效果， 好的使用效果还要达到生产和使用双方都有互惠互利的原则。
焊接平板的在生产过程中，会产生一部分理论重量的偏差，要注意的是焊接平板的偏差是不是影响的焊接平板使用。一般焊接平板的设计应该考虑到铸造误差和机械加工的误差，铸铁焊接平板的重量误差一般不得超过10%，超过10%时，我们要对焊接平板的质量做进一步的鉴定才可以确定此铸铁焊接平板是否可以投入使用。
焊接平板材质：铸铁HT200-300工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度或自然时效2-3年）使用该产品 的精度稳定，能好。
焊接平板的精度也可以说是焊接平板的平面度：焊接平板一般精度可以分为0级、1级、2级、3级。焊接平板的精度标准在《中华人民共和国机械行业标准》JB/T 7974—2000里可以查到。选用精度标准时一般根据使用情况酌情而定。3级精度以上的焊接平板用做检验、划线、装配等使用，4级精度以下的焊接平板一般用做铆焊等使用。
焊接平板的承载要求：焊接平板的承载是指焊接平板单位面积承受的重量后，焊接平板的变形挠度。为了便于理解，我们可以看作焊接平板放好工件后，在不影响正常使用的情况下，焊接平板所能够承受的压力。
焊接平板的生产过程中会出现一些产品缺陷，只要采用正确的方法可以进行工艺弥补，焊接平板工作面的缺陷是不可以忽视的重要部位，焊接平板主要的缺陷包括：气孔、沙孔、夹沙、缩松等。焊接平板的缺陷在《中华人民共和国机械行业标准》JB/T 7974—2000里有处理的详细规定。焊接平板使用寿命和缺陷有密切的关系。所以对焊接平板的缺陷做时要严格按工艺要求处理
